Wilo-Comfort COR Helix VE.../CCe

Ваши преимущества

• Прочная система с высоконапорными центробежными насосами из нержавеющей стали Helix VE со встроенным частотным преобразователем, диапазон регулирования от 25 Гц до 60 Гц
• Высокоэффективная гидравлическая часть насоса
• Вся система оптимизирована по потере давления
• Встроенная система распознавания сухого хода с автоматическим отключением посредством регулирующей электроники электродвигателя
• Максимальное качество регулирования прибором управления CCe с расширенными функциями, микрокомпьютерным управлением и сенсорным дисплеем

Тип

Высокоэффективная, готовая к подключению установка для водоснабжения (нормальновсасывающая) с 2 - 6 параллельно подключенными, вертикально расположенными высоконапорными центробежными насосами из высококачественной стали в исполнении с сухим ротором серии Helix VE, где каждый насос оснащен встроенным частотным преобразователем с воздушным охлаждением, включая Comfort Controller CCe

Применение

• Автоматические системы водоснабжения в режиме подвода, в сфере общественного водоснабжения, для повышения давления из резервуаров или напорных трубопроводов, для коммунального, производственного, промышленного и для частного применения (например, предприятия водоснабжения, коммерческие и промышленные предприятия, жилые, офисные, общественные, административные здания, гостиницы, больницы).
• Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Оснащение/функция

• 2–6 насосов на установку серий Helix VE 4 – Helix VE 16, со стандартными электродвигателями, эквивалентными IE4, и бесступенчатым регулированием посредством встроенного частотного преобразователя для каждого насоса
• Автоматическая система управления насосом посредством контроллера Comfort CCe
• Детали, контактирующие с водой, не подвержены коррозии
• Опорная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
• Запорная арматура на стороне всасывания и напорной стороне каждого насоса
• Обратный клапан на напорной стороне каждого насоса
• Мембранный напорный резервуар 8 л, PN16, напорная сторона
• Датчик давления, напорная сторона
• Манометр, напорная сторона
• Опционально с защитой от сухого хода с манометром, всасывающая сторона

Комплект поставки

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации
• Транспортные проушины для монтажа, выполняемого заказчиком собственными силами

Расшифровка наименования

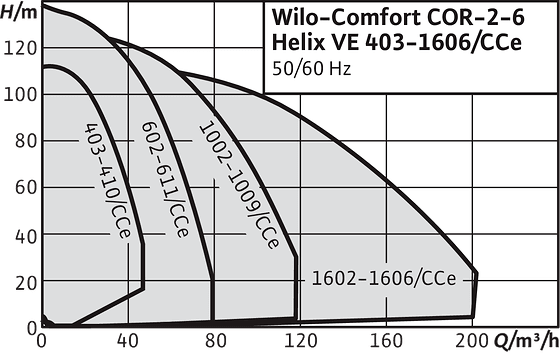

Технические характеристики

• Подключение к сети 3~400 В ± 10%, 50 Гц; 3~380/440 В ±10 %, 60 Гц
• Температура перекачиваемой жидкости макс. +50 °C (по заказу +70 °C)
• Макс. температура окружающей среды 40 °C
• Рабочее давление 16 бар (по заказу 25 бар)
• Входное давление 10 бар
• Номинальный внутренний диаметр для подсоединения со стороны отводящего трубопровода R 1½" - DN 125
• Номинальный внутренний диаметр для подсоединения со стороны подвода R 1½" - DN 125
• Диапазон частоты вращения 1500-3770 1/мин
• Класс защиты: IP 54
• Предохранители A, AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия электроснабжения
• Допустимые перекачиваемые среды (другие среды по запросу):Указание по перекачиваемым средам: допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы. Установка соответствует DIN 1988 (EN 806)
• питьевая и подогретая питьевая вода;
• охлаждающая вода;
• вода для пожаротушения

Материалы

Для серий с Helix VE 4 — VE 16:

• Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
• Корпус насоса из нержавеющей стали 1.4301
• Вал из нержавеющей стали 1.4057
• 1.4404 защитная втулка вала
• Уплотнительные кольца из EPDM (уплотнение FKM по запросу)
• Система трубопроводов из нержавеющей стали 1.4571

Описание/конструкция

• Фундаментная рама: из оцинкованной стали, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
• Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
• Насосы: применяются от 2 до 6 насосов серий Helix VE 4.., 6.., 10.., 16.., с параллельным подключением. Частотные преобразователи с воздушным охлаждением, смонтированные на моторе насоса, обеспечивают для каждого насоса данных серий бесступенчатый режим регулирования в диапазоне от 25 Гц до макс. 60 Гц. Все контактирующие с перекачиваемой средой детали для Helix VE 4.., 6.., 10.., 16.. из нержавеющей стали. Другие исполнения – по запросу. Допуск KTW/WRAS/ACS для всех деталей, контактирующих с перекачиваемой средой
• Арматура: Все насосы серий VE 4.., 6.., 10.., 16.. на стороне всасывания и с напорной стороны оснащены шаровой запорной арматурой со знаком технического контроля DVGW и, с напорной стороны, обратным клапаном с допуском DVGW/KTW.
• Мембранный напорный бак: 8 л/PN16, установить со стороны конечного давления. С мембраной из бутилового каучука, с допуском DVGW/KTW, отвечающий требованиям закона о безопасности пищевых продуктов в целях осмотра и проверки, с системой опорожнения и арматурой расхода с допуском DVGW/KTW согласно DIN 4807
• Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального контроллера CCe
• Индикация давления: с помощью манометра ø 63 мм со стороны конечного давления. Дополнительная цифровая индикация конечного давления на буквенно-цифровом сенсорном дисплее регулятора Comfort
• Прибор управления/регулятор: В серийном исполнении установка оснащается контроллером Comfort CCe
