Wilo-Economy CO-1 MVI.../ER

Ваши преимущества

• Прочная система благодаря применению высоконапорных центробежных насосов из нержавеющей стали серии MVI

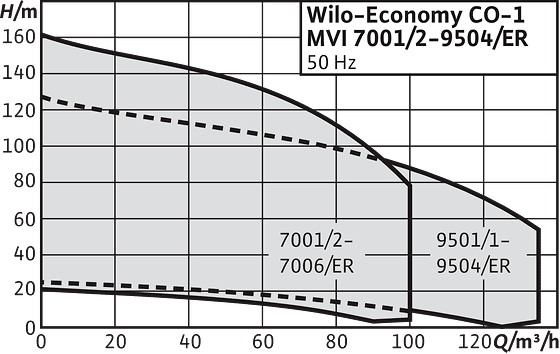

• Широкий спектр гидравлических характеристик за счет использования всех насосов серии MVI
• Простая настройка и надежность в эксплуатации благодаря использованию прибора управления ER-1

Тип

Установка водоснабжения с нормальновсасывающим высоконапорным центробежным насосом

Применение

• Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
• Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Оснащение/функция

• 1 насос серии MVI
• Макс. число секций: 11
• Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
• Фундаментная рама из нержавеющей стали, оцинкованная (CO-1 MVI 52/95..: сталь, лакированная)
• регулируемые по высоте вибропоглощающие опоры для изоляции корпусного шума
• Запорная арматура с напорной стороны
• Обратный клапан с напорной стороны
• Мембранный напорный бак 8 л, PN16, с напорной стороны

Комплект поставки

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

Расшифровка наименования

Технические характеристики

• Подключение к 3-фазной сети 230/400 В ± 10 %, 50 Гц (другие исполнения по запросу)
• Макс. температура перекачиваемой жидкости 50 °C (опционально 70 °C)
• Температура окружающей среды макс. 40 °C
• Рабочее давление 16 бар
• Входное давление 6 бар
• Ступени давления переключения 6/10/16 бар
• Номинальные диаметры для подсоединения со стороны подвода Rp 1¼" - DN 100
• Номинальные диаметры для подсоединения со стороны конечного давления R 1¼" - DN 100
• Частота вращения 2800 об/мин
• Класс защиты IP54 (прибор управления ER)
• Предохранители AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
• Допустимые перекачиваемые жидкости (другие жидкости по запросу):Указание по перекачиваемым жидкостям: Допустимой перекачиваемой жидкостью является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы
• Чистая вода без осаждающихся веществ
• бытовая, холодная, охлаждающая и дождевая вода;
• питьевая вода;
• Вода для пожаротушения

Материалы

MVI 1.. до 16..-6

• Рабочие колеса и секции из нержавеющей стали 1.4301/1.4404 (MVI 16..-6 только из 1.4301)
• Корпус насоса из нержавеющей стали 1.4301/1.4404
• Вал из нержавеющей стали 1.4301/1.4404
• Уплотнение EPDM (EP 851)/FKM (Viton)
• Крышка корпуса из нержавеющей стали 1.4301/1.4404
• Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
• Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
• Напорный кожух из нержавеющей стали 1.4301/1.4404
• Подшипники из карбида вольфрама
• Основание насоса EN-GJL-250
• Система трубопроводов из нержавеющей стали 1.4571

MVI 16.. – 95..

• Рабочие колеса из нержавеющей стали 1.4301/1.4404
• Секции из нержавеющей стали 1.4301/1.4404
• Корпус насоса EN-GJL-250/1.4404
• Вал из нержавеющей стали 1.4057/1.4404
• Уплотнение EPDM (EP 851)/FKM (Viton)
• Крышка корпуса из нержавеющей стали 1.4301/1.4404
• Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
• Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
• Напорный кожух из нержавеющей стали 1.4301/1.4404
• Подшипники из карбида вольфрама
• Система трубопроводов из нержавеющей стали 1.4571

Описание/конструкция

• Готовая к подключению установка водоснабжения, монтируемая на фундаментной раме из нержавеющей стали или покрытой лаком стали (MVI 52..), включая виброгасители; с полной разводкой трубопроводов из нержавеющей стали, включая всю необходимую арматуру и запорные устройства (за исключением запорного устройства со стороны подвода), блок компенсации давления, высоконапорный центробежный насос из нержавеющей стали (MVI) и полностью смонтированный и готовый к подключению прибор управления ER-1. В прибор управления встроена электронная система отключения, срабатывающая при недостатке воды.
• Мембранный напорный бак: 8 л/PN16 расположен со стороны конечного давления, снабжен мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807
• Прибор управления: в серийном исполнении установка оснащается Economy-регулятором ER-1
