Wilo-SiFlux
Краткое описание
- Быстрый и простой монтаж за счет предварительно собранной системы. За счет этого достигается минимизация поиска неполадок.
- Экономия энергии: эксплуатация в диапазоне частичных нагрузок в соответствии с текущей потребностью.
- Надежная система благодаря согласованным друг с другом компонентам.
- Компактная конструкция, удобный доступ ко всем компонентам.
- Все от одного производителя. Меньше информации для разъяснения при приобретении.
Ваши преимущества
- Быстрый и простой монтаж за счет предварительно собранной системы. За счет этого достигается минимизация поиска неполадок.
- Экономия энергии: эксплуатация в диапазоне частичных нагрузок в соответствии с текущей потребностью.
- Надежная система благодаря согласованным друг с другом компонентам.
- Компактная конструкция, удобный доступ ко всем компонентам.
- Все от одного производителя. Меньше информации для разъяснения при приобретении.
Тип
Высокоэффективная, автоматическая, готовая к подключению установка с несколькими насосами для реализации большой подачи в системах отопления, кондиционирования и охлаждения. От 3 до 4 параллельно подключенных, электронно регулируемых линейных насосов с сухим ротором серии VeroLine–IP-E или CronoLine-IL-E. Из них один насос является резервным. Включая контроллер Smart SCe.
Применение
Для перекачивания воды систем отопления (согласно VDI 2035), водогликолевой смеси, охлаждающей и холодной воды без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Оснащение/функция
- 3-4 насоса на одну установку серий VeroLine-IP-E или CronoLine-IL-E, из них 2 или 3 насоса работают, а 1 служит в качестве резервного насоса
- Стандартный электродвигатель IE2
- Автоматическая система управления насосом посредством контроллера Smart Controller SCe
- Детали, контактирующие с водой, не подвержены коррозии
- Фундаментная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
- Стальной распределитель с коррозионностойким покрытием
- Фланец PN 16 согласно EN 1092-2 на стороне нагнетания и всасывания для подключения к системе трубопроводов
- Предварительно смонтированные уплотнения на стороне нагнетания и всасывания
- Запорная арматура на стороне всасывания и напорной стороне
- Обратный клапан с напорной стороны
- Датчик перепада давления
- Манометр на стороне нагнетания и всасывания соответственно
Комплект поставки
- Многонасосная установка Wilo-SiFlux
- Инструкция по монтажу и эксплуатации Wilo-Siflux
- Инструкция по монтажу и эксплуатации насоса
- Инструкция по монтажу и эксплуатации прибора управления
Расшифровка наименования
Пример: | Wilo-SiFlux-21-IP-E 40/120- 1,5/2-SC-16-T4 |
SiFlux | Серия продукции |
21 | Исполнение (21= 2+1 насосов: 2 насоса работают и 1 резервный насос) |
IP-E 40/120-1,5/2 | Электронно регулируемый 2-полюсный линейный насос типа IP-E, номинальный диаметр подсоединения к трубопроводу DN 40, номинальный диаметр рабочего колеса 120 мм, мощность электродвигателя P2 1,5 кВт |
SC | Тип прибора управления SC... |
16 | Макс. рабочее давление в бар |
T4 | Источник питания 3~400 В, 50 Гц |
Технические характеристики
- Тип насосов: VeroLine-IP-E или CronoLine IL-E
- Количество насосов: 2 + 1 или 3 + 1 (2 или 3 насоса работают и 1 резервный насос)
- Электроподключение к сети: 3~230/400 В, 50 Гц ±10%
- Класс энергоэффективности электродвигателя: IE2
- Допустимые перекачиваемые жидкости: вода систем отопления (согласно VDI 2035), водогликолевая смесь, охлаждающая и холодная вода (другие перекачиваемые жидкости по запросу)

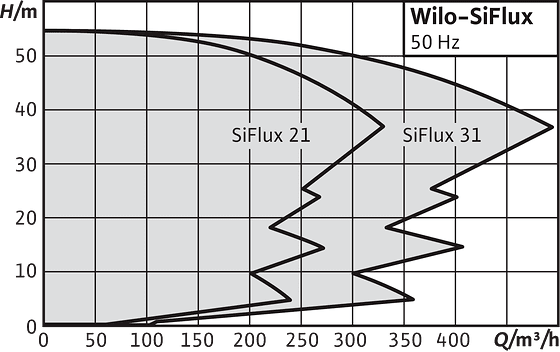

- Расход: от 50 до 360 м3/ч
- Напор: 45 м
- Температура хранения: от -10° C до +50° C
- Допуст. температура окружающей среды: от 0° C до +40° C
- Допустимая температура перекачиваемой жидкости: от 0°C до +100°C
- Подсоединения к патрубкам распределителя: от DN 125 до DN 300
- Фланцы: PN 16 с перфорацией согласно EN 1092-2
- Макс. доп. рабочее давление: 10 бар на насосах VeroLine-IP-E, 16 бар на насосах CronoLine-IL-E
