Wilo-Sub TWI 8

Ваши преимущества

• Продолжительный срок службы благодаря использованию коррозионностойкой нержавеющей стали, опционально: сталь марки V4A
• Индивидуальная конфигурация электродвигателей и материалов для надежной эксплуатации в любом случае применения
• Исполнения для питьевой воды с допуском ACS
• Высокая универсальность благодаря вариантам исполнения 4, 6, 8 и 10 дюймов

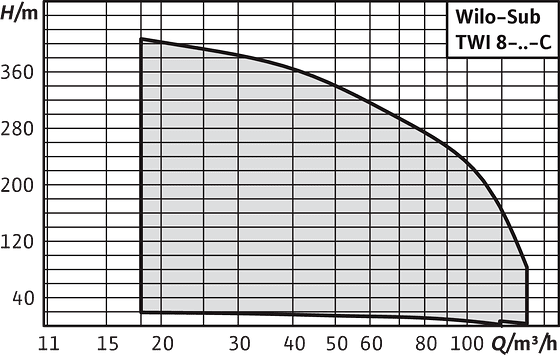

• Диапазон расхода от 1 до 250 м³/ч

Тип

Многосекционный 8" погружной насос в исполнении со стяжными лентами для вертикальной или горизонтальной установки

Применение

• Водоснабжение, в т.ч. питьевой водой, из скважин и цистерн
• Снабжение хозяйственной водой
• Использование в системах водоснабжения коммунального хозяйства, для полива и ирригации
• Повышение давления
• Понижение уровня воды
• Перекачивание воды промышленного использования
• Для перекачивания воды без длинноволокнистых и абразивных примесей

Оснащение/функция

• Многоступенчатый погружной насос с полуаксиальными рабочими колесами
• Встроенный обратный клапан
• Муфта в соответствии с NEMA
• Трехфазный электродвигатель
• Герметизированные электродвигатели
• Электродвигатели с возможностью перемотки

Комплект поставки

• Гидравлическая часть в полном сборе с электродвигателем
• 4/8/10 м кабель электропитания с допуском для питьевой воды (поперечное сечение: 4x2,5 мм² или 4x4 мм² или отдельный проводник)
• Инструкция по монтажу и эксплуатации

Расшифровка наименования

Технические характеристики

• Подключение к сети: 3~400 В, 50 Гц
• Режим работы в погруженном состоянии: S1
• Температура перекачиваемой жидкости:
• Герметично залитые электродвигатели: 3-20 °C или 3-30 °C (в зависимости от типа)
• Электродвигатели с возможностью перемотки: 3-30 °C (в зависимости от типа)
• Минимальная скорость обтекания электродвигателя: 0,1-0,5 м/с (в зависимости от типа)
• Макс. содержание песка: 50 г/м³
• Макс. количество пусков: 10 - 20/ч (в зависимости от типа)
• Макс. глубина погружения: 100 - 350 м (в зависимости от типа)
• Класс защиты: IP68
• Подсоединение к напорному патрубку: Rp 5

Материалы

• Корпус гидравлической части: нержавеющая сталь 1.4301
• Рабочие колеса: нержавеющая сталь 1.4301
• Вал гидравлической части: Нержавеющая сталь 1.4057
• Корпус электродвигателя: EN-GJL или нержавеющая сталь 1.4301
• Вал электродвигателя: нержавеющая сталь 1.4021, 1.4301 или 1.4305

Описание/конструкция

Погружной насос с допуском ACS для вертикального или горизонтального монтажа.

Гидравлическая часть

Многоступенчатый погружной насос с 6" или 8" NEMA-подсоединениями и полуаксиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой жидкостью, выполнены из коррозионностойких материалов.

Электродвигатель

Трехфазный электродвигатель с прямым пуском или пуском по схеме «звезда-треугольник». Полностью герметизированный электродвигатель, пропитанный смолой, обмотка с изолирующей лакировкой, или электродвигатель с возможностью перемотки, обмотка с изоляцией из ПВХ, самосмазывающиеся подшипники, наполнение водогликолевой смесью. Электродвигатели серий NU 611, NU 8... в качестве альтернативы допустимо заполнять питьевой водой (исполнение T).

Охлаждение

Электродвигатель охлаждается перекачиваемой жидкостью. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения максимальной температуры перекачиваемой жидкости и минимальную скорость потока. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Напорный кожух

Напорный кожух дает возможность монтировать агрегат непосредственно в систему трубопровода. Стандартное исполнение насоса внутри напорного кожуха - без обратного клапана. Максимальное входное давление составляет 10 бар.
